瑞中泵業生產的ZX自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。
該泵屬自吸式離心泵,它具有結構緊湊、操作方便、運行平使、維護容易、效率高、壽命長,并有較強的自吸能力等優點。管路中不需安裝底閥,工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統,又改善了勞動條件。

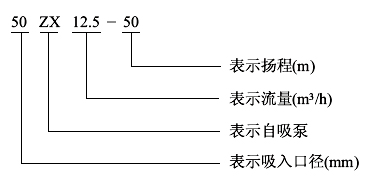

型號說明 例:50ZX12.5-50
泵的應用范圍
1、適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗、設備冷卻等。
2、裝上搖臂式噴頭、又可將水沖到空中后,散成細小雨滴進行噴霧,是農場、苗圃、果園、
茶園的良好機具。
3、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100
厘珀、含固量可達30%以下)。
4、可和任何型號、規格的壓濾機配套使用,將漿料送給壓濾仉進行壓濾的最理想配套泵種。
ZX型自吸清水泵的結構圖
序號 | 部件名稱 | 序號 | 部件名稱 |
|
1 | 進口接管 | 5 | 葉輪 |
2 | 進口單向閥 | 6 | 機械密封 |
3 | 出水接管 | 7 | 軸承座 |
4 | 泵體 | 8 | 泵軸 |
ZX型自吸清水泵故障原因及排除方法
故障現象 | 原因分析 | 排除方法 |
ZX自吸泵不出水 | 1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出 | 1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出 |
ZX自吸泵雜音和振動較大 | 1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心 | 1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度 |
ZX自吸泵出水量不足 | 1.葉輪流道與吸入管被堵塞 2.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低 | 1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速 |
ZX自吸泵軸功率消耗過大 | 1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住 | 1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物 |
特別提醒
1、嚴禁泵腔內無液空轉
2、檢查電機轉向是否正確,嚴禁長時間倒轉
3、禁止泵在汽蝕狀態下長期運行
4、進水管必須嚴格密封不得漏水、漏氣
